Hochschiebefenster / Vertikalschiebefenster
Holz Typ "G"

. . . unser günstiges und vielseitiges Vertikal-Schiebefenster aus Holz
wahlweise mit Gegengewichtstechnik oder Federtechnik
mit einer sensationellen Oberflächenbeschichtung
mit ca 10 bzw. 15 Jahre Haltbarkeit !
(näheres siehe hier)





Hier klicken und Film zum Hochschiebefenster ansehen - WMV-Datei 2.5 MB -

das Gegengewichtstechnik-Fenster Typ G

Hochschiebefenster
Typ G - Gegengewichtstechnik
Holzart: Meranti RAL 9016 weiß mit Langzeitoberfläche
6-fach (ca 10 Jahre) oder 9-fach (ca 15 Jahre) .
2 Bügelgriffe, 2 Drehriegelverschlüsse, 2 Druckschlöser
Maß des obigen Bsp : 1250 x 1500 mm
Hochschiebefenster Vertikalschiebefenster beide Flügel schiebbar
Hochschiebefenster Vertikalschiebefenster beide Flügel schiebbar
Fenster geschlossen
Hochschiebeflügel geöffnet
Flügel bleibt in jeder Position stehen
Hochschiebefenster Vertikalschiebefenster beide Flügel schiebbar
Hochschiebefenster Vertikalschiebefenster beide Flügel schiebbar

Optional: Oberlicht zusätzlich zum nach untebn schieben (Li nur halb geöffnet)
Flügel bleibt in jeder Position stehen

Das Hochschiebefenster Typ G "ohne unteres Querstück"
für Innen - und Außenanwendung
z.B. im Verkaufsbereich, Rezeption, etc etc.


Hochschiebefenster
Typ G - Gegengewichtstechnik
Holzart: Meranti RAL 7016 Anthrazit mit Langzeitoberfläche
6-fach (ca 10 Jahre) oder 9-fach (ca 15 Jahre) .
2 Bügelgriffe, 2 Drehriegelverschlüsse, 2 Druckschlöser
Maß des obigen Bsp : 1000 x 1500 mm

Hochschiebefenster Vertikalschiebefenster beide Flügel schiebbar
Hochschiebefenster Vertikalschiebefenster beide Flügel schiebbar
Das Fenster hat unten keinen Querrahmen, ist also barierefrei!
Das ist außerordendlich wichtig bei Verkausfenster, Infotheken,
Rezeptionen etc.
Bei geschlossenem Fenster fährt der Hochschiebeflügel
direkt auf die Arbeitplatte. Der Hochschiebeflügel beszitz
eine untere Flügeldichtung.




Hochschiebefenster Vertikalschiebefenster beide Flügel schiebbar


Hochschiebefenster Vertikalschiebefenster beide Flügel schiebbar

  Hochschiebefenster Vertikalschiebefenster beide Flügel schiebbar



>>> Bilder dieses Fenstertyp aus der Produktion <<<


______________________________________________________________________________________________________________________________



das Federtechnik-Fenster Typ G

Vertikal Schiebe Fenster Typ G  Vertikal Schiebe Fenster Typ G  Vertikal Schiebe Fenster Typ G
Hochschiebefenster Typ G - Federtechnik im Sonderholz ESCHE
Ausführung: Federtechnik, 2 Einlassgriffe, 1 Drehriegelverschluß
und flaches Unterstück in Aluminium


Hochschiebefenster Vertikalschiebefenster beide Flügel schiebbar          Hochschiebefenster Vertikalschiebefenster beide Flügel schiebbar
Fenster Federtechnik - Beide Flügel verschiebbar





Folgende Ausführungen sind lieferbar:


Holzarten: Kiefer / Meranti / Eiche / andere Hölzer auf Anfrage
Im Normalfall empfehlen wir das MERANTI-Holz, weil es
sehr standfest und haltbar ist bei relativ günstigen Preis.

Holzstärke: 57 mm, 69 mm / 79 mm / 92 mm
Das Standardfenster ist 69 mm stark. In verschiedenen
Anwendungen sind auch andere Holzstärken notwendig,
z.B. 79 mm bei 3-Scheiben-Verglasung.

Glas: 2-Scheiben oder 3-Scheiben Isolierglas für Außenanwedung
          VSG-Sicherheitsglas 1-scheibig für Innenanwendung
Stanard ist ein 2-Scheiben-Isolierglas mit einem Ug-Wert = 1.0
Auf Wunsch auch 3-Scheiben-Isoglas mit Ug= 0.6er lieferbar.
Innenfenster bekommen 6 oder 8 mm mm VSG Sicherheitsglas

Oberfläche: 6-fache oder 9-fache Oberflächenbehandlung
Das Typ G Fenster wird mit einer hochmodernen und äußerst
haltbaren Oberflächenbehandlung versehen. Die Standard
6-fach Oberfläche hat eine geschätzte Haltbarbeit von
ca 10 Jahren, die 9-fache von sensationellen 15 Jahren !!,
bei relativ wenig Wartungsaufwand (siehe Infos)

Spritzrobotter Oberflächenbehandlung
Hochmoderne Beschichtungsanlage

>>> Details zur Oberflächenbehandlung und Wartung <<<



Technik: Gegengewichts- oder Federtechnik
Die Federtechnik empfehlen wir bei schmalen Fenstern,
da man hier ca 70 - 140 mm mehr Glasbreite bekommt,
als bei einem Gegengewichtsfenster
Gegengewichtstechnik empfielt sich bei größeren Fenstern.
Weiterhin ist die Technik relativ unkompliziert und störunanfällig
und wartungsfreundlich durch leicht sichtbare Aufhängungssystem.

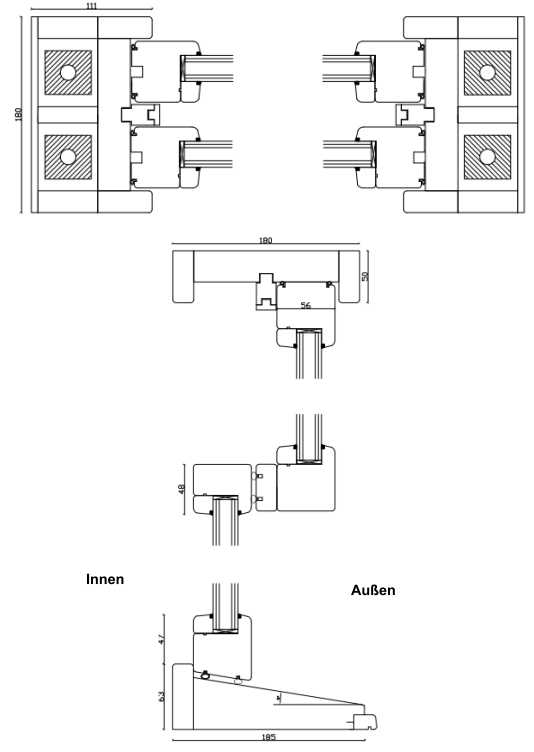

Skizze Gegengewichtstechnik       Skizze Gegengewichtstechnik     Skizze Gegengewichtstechnik



Einsatz: Innen- oder Außenfenster


Skizze Gegengewichtstechnik



Typen: Viele verschiedene Variationen möglich:

Skizze Vertikal Schiebefenster 1fl   Skizze Vertikal Schiebefenster 2 Schiebeflügel    Skizze Vertikal Schiebefenster 1fl mit Sprossen
Links ist das meist gewünschte Fenster mit Hochschiebeflügel und festem Oberlicht.
Mitte zeigt ein Fenster mit Hoch- und Runterschiebeflügel
Rechts ein Fenster z.B. mit Sprossen im Oberlicht.





Zubehör: Schlösser, Griffe etc.

Bügel-Griff
Standard 2 Stck Bügelgriffe in Chrommatt

Verschluß Hochschiebefenster
Standard 2 Stck abschließbare Schwenkriegelschlösser in Chrommatt



Verschluss / Öffnungsbegrenzer Vertikalschiebefenster    Verschluss / Öffnungsbegrenzer Vertikalschiebefenster
Optional (Aufpreis) 2 Stck Druckschlösser mit ca 50 mm Spaltlüftungsfunktion
Li = Abschließbare Version    Re = nur Druckfunktion
Fenster kann bei aktiviertem Druckschloß nur ca 50 mm hochbeschoben
werden und Schiebeflügel wird dann durch hervorstehendem Druckschloß
am weiteren Hochschieben gehindert. Dies ist einerseits zusätzlicher
Einbruchschutz, andererseits eine Spaltlüftungsfunktion und event. Kinderscicherung

Verschluss / Öffnungsbegrenzer Vertikalschiebefenster



Manuelle Fallsicherung Typ WeekS
Optonal (Aufpreis) können manuelle Fall- bzw. Absturzsicherungen in die Hochschiebe-Fenster
montiert werden. Diese verhindern im aktivierten Zustand, dass der (zwar sehr unwahrscheinliche,
aber doch denkbare Fall eintritt) hochgeschobene Flügel im Schadensfalle nach
unten fallen könnte und somit eine Verletzungsgefahr darstellt.
Diese Ausführung empfehlen wir dringend, auf jeden Fall beim Einsatz im gewerblichen Bereich!

l
Fallsicherung Fallsicherung Hochschiebefenster Vertikalschiebefenster beide Flügel schiebbar


Prüfzeugnisse / Zertifikate
(Allgemein für normale DK-Fenster)

Preüfzeugnis / Zertifikat für CE



Produktion:

Die Produktion der G-Hochschiebefenster erfolgt kostengünstig in einer südeuropäischen
Fenster- und Türenmanufaktur mit modernsten Produktionsmittel.

modernste Produktionsanlagen der Fenster- und Türenfertigung

Hier ein Blick in die hochmoderne Produktionsstätte

modernste Produktionsanlagen der Fensterfertigung     modernste Produktionsanlagen der Fensterfertigung




Aktuelle Lieferzeiten ca 10 Wochen
